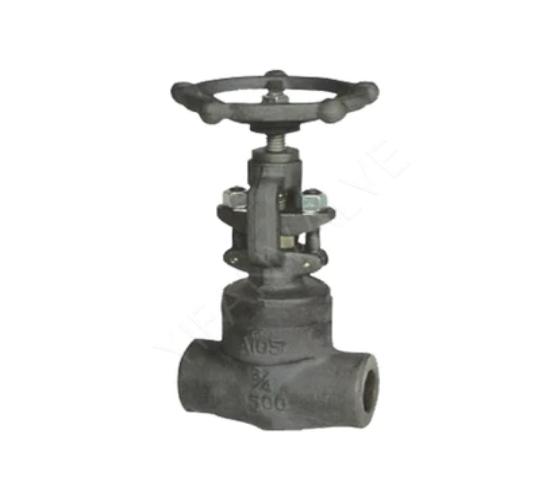

型      号：YFJ11H\YFJ61H

口       径：3/8-2寸

公称压力:150LB-1500LB

连接方式:螺纹式\焊接式

使用介质：水 油品 蒸汽 等

温        度:小于等于425度(高温可定制)

材        质:A105\304\F11等

锻钢截止阀800Lb标准材质细表
序号 零件名称 CStoASTM AStoASTM SStoASTM
  A105 F22 F304(L) F316(L)
1 阀体 A105 A182F22 A182F304(L) A182F316(L)
2 阀瓣 A276420 A276304 A276304(L) A276F316(L)
3 阀杆 A182F6 A182F304 A182F304(L) A182F316(L)
4 垫片 316夹柔性石墨 316夹PTFE
5 阀盖 A105 A276304 A276304(L) A276F316(L)
6 螺栓 A193B7 A193B16 A193B8 A193B8M
7 销钉 A276420 A276 304
8 填料压套 A276410 A182F304(L) A182F316(L)
9 活节螺栓 A193B7 A193B16 A193B8 A193B8M
10 填料压板 A216WCB A351CF8
11 螺母 A1942H A1944 A1948 A1948M
12 阀杆螺母 A276420
13 锁紧螺母 A1942H A1944 A1948 A1948M
14 铭牌 SS
15 手轮 A197
16 填料 柔性石墨 PTFE
适用介质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适用温度 —29℃～425℃ —29℃～550℃ —29℃～200℃
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;

锻钢截止阀的尺寸(MM)和重量(KG)
NPS 缩径 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
 全径   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"
L 79 79 92 111 120 152 172 200
H(开) 166 166 171 207 240 258 330 355
W 100 100 100 125 160 160 180 200
重量 螺栓式 1.9 1.9 2.1 3.5 6.0 7.5 11.4 14.6
 焊接式 1.7 1.7 1.9 3.3 5.2 6.8 10.6 13.8
