第一步  执行器与阀门的安装:

1. 在拿到气缸后首先检查气缸型号是否正确，检查气缸为开状态还是关状态，通常情况下安装时为关状态。（大口径阀门也可以开状态安装)．

2.

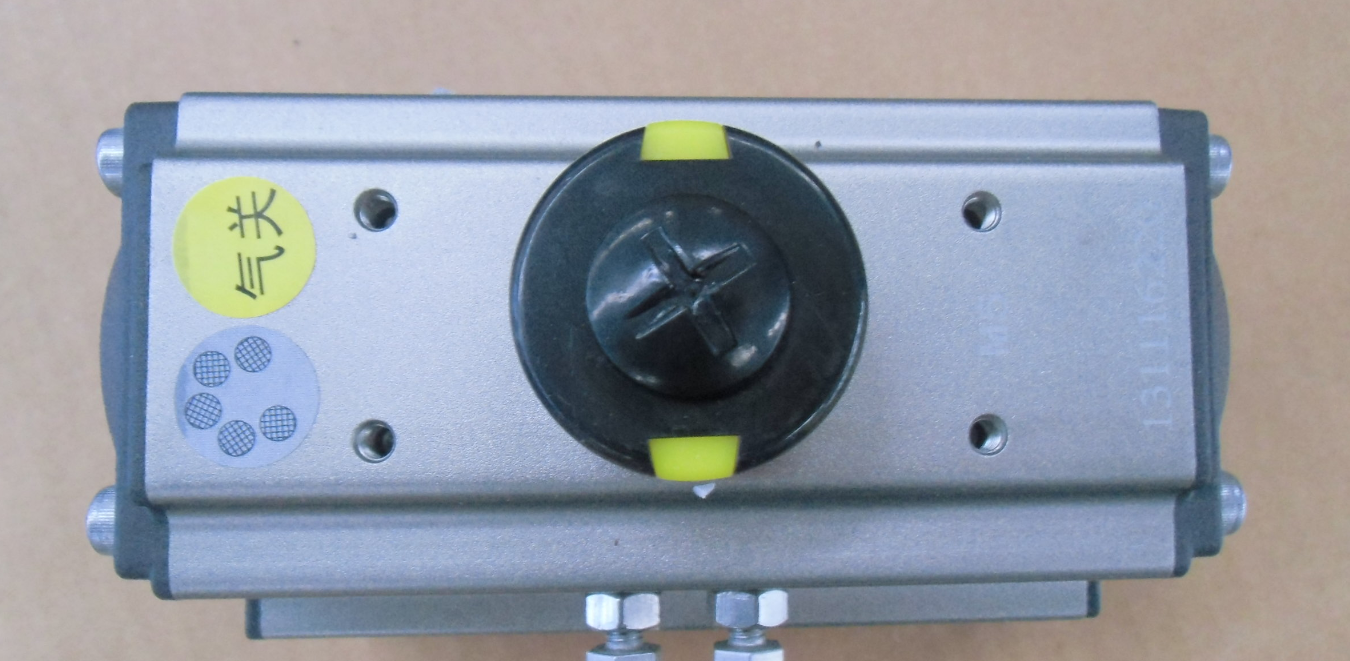

 全关状态

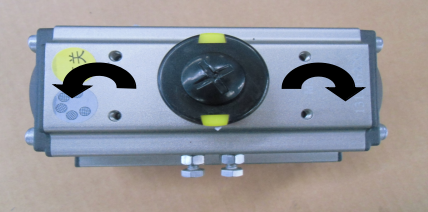

1. 检查气缸旋转方向，逆时针旋转开阀，顺时针旋转关阀。

   开方向   　　   　 　 关方向　　 　　　

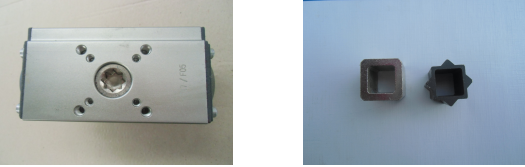

1. 在气缸与阀门连接时检查气缸的连接孔中心距与阀门上法兰连接孔中心距是否一致。

1.

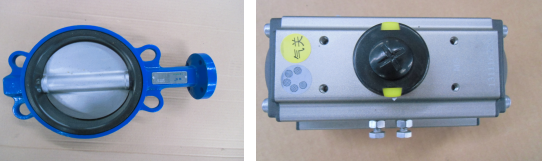

2. 安装时气缸要与阀门状态保持一致。（注意不能一个为开状态一个为关状态,否则阀门旋转方向会相反)。

阀门全关    　   　   执行器全关状态

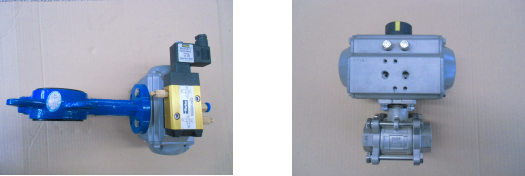

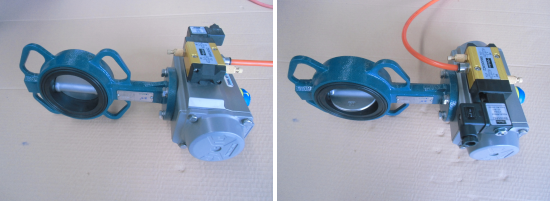

1. 安装状态:（客户无特殊要求外）蝶阀与执行器成90度安装。球阀与执行器安装为平行状态。

 蝶阀安装状态 　 　　    　球阀安装状态

 第二步　 安装电磁阀：（根据客户需求）

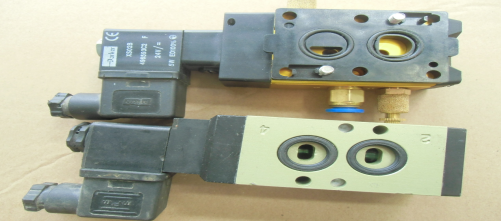

1. 在安装好气动执行器后如需要安装电磁阀，注意电磁阀上O型圈是否完好。

1. 安装好以后通气看阀门是否为全闭状态,否则把电磁阀拆下旋转１8０度重新安装。(无特殊要求安装后为全关状态)。

 常闭状态  　　    　   　常开状态

第三步　安装回信器:

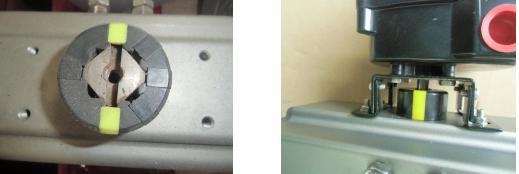

1. 首先要把气缸上端指示盖上螺丝拆下，回信器连接轴插入气缸中轴的凹槽内，然后固定好连接螺栓。

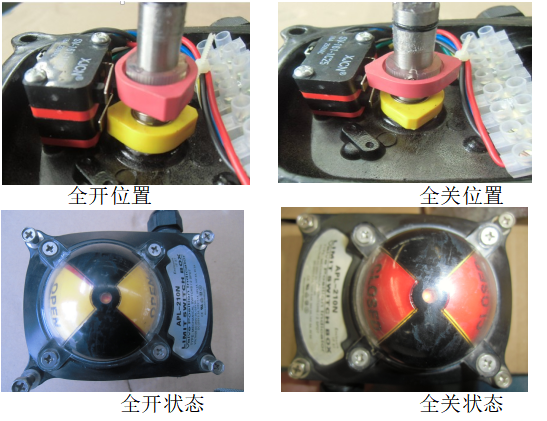

打开回信器上盖，检查行程挡块是否与阀门开关相对应。阀门全开时黄色挡块压下开关，阀门全关时红色挡块压下开关。以及装上盖时，上盖上的指示也要与阀门开关一至。

第四步　调试:

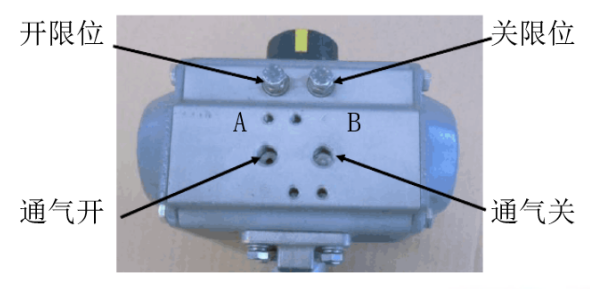

在没有电磁阀的情况下，首先从一端通气，看阀门开或关的位置是否到位。如果没有到位把相对应的限位螺丝向外放松一点，多少根据阀门内部阀芯位置相差多少来决定。特别强调，该阀为O型切断球阀，阀门气动执行器调试时，必须将球全开，球体内腔同阀体内腔流道呈一条直线，全通径状态。在调试关闭位置时，一定将球口关过密封面5毫米左右，左右差不多对称的样子，严禁半开半关，开一半卡一半。气缸上面两个螺栓一个是开限位，一个是关限位。通常情况下执行器左边通气为开阀,右边通气为关阀。限位开关通常情况下,左边为开限位,右边为关限位。（逆时针旋转行程放大，顺时针行程变小）。（注:调整后应锁紧)

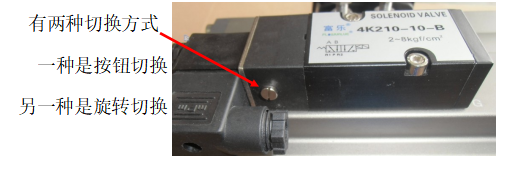

1. 在装上电磁阀以后，首先通气看阀门是否为全关状态，否则检查电磁阀及阀门安装状态。使用电磁阀上手动开关调试,看阀门的全开和全关位置是否到位,行程如需调整，方法与上面一样。
